非標機械設計工程師緊固件講解

發布時間：2023-03-23 人氣： 48713

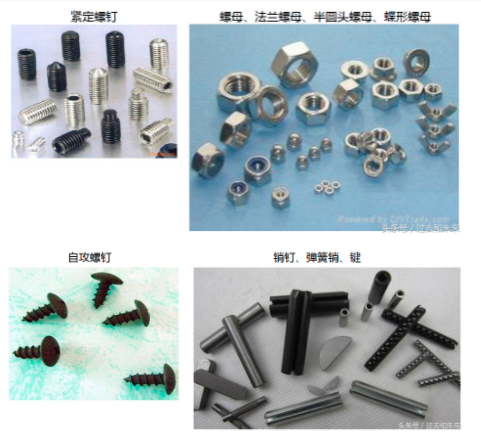

緊固件在市場上也稱為標準件，是將兩個或兩個以上的零件（或構件）緊固連接成為一件整體時所采用的一類機械零件的總稱。主要包括各類螺紋連接件、螺母、配合使用的平墊彈墊、卡簧、銷釘等等。

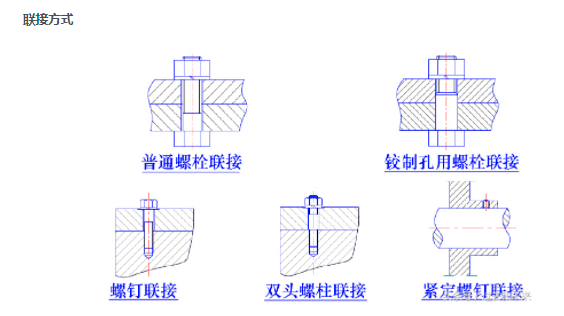

緊固件主要以螺紋連接為主。螺紋是一種在固體外表面或內表面的截面上，有均勻螺旋線凸起的形狀。

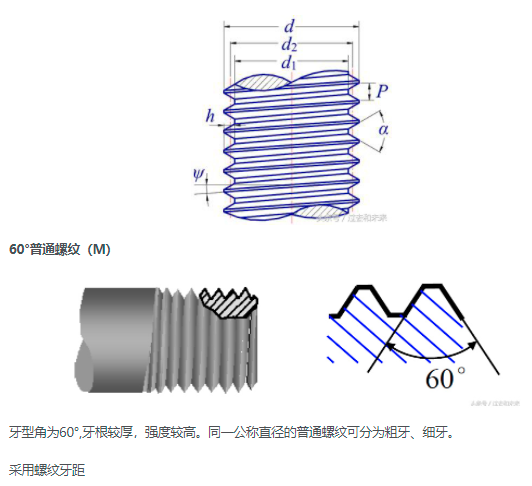

主要參數：

大徑d －－是螺紋的公稱直徑。（M5）

小徑d1－－常用于強度計算。

螺距P －－相鄰兩螺紋牙上對應點間的軸向距離。

牙型角a－－在軸向截面內，螺紋牙型兩側邊的夾角。

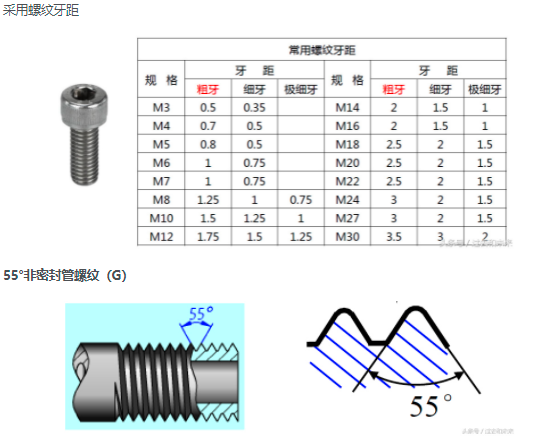

55°密封管螺紋（R）

牙型角為55° ，牙頂呈圓弧形。螺紋分布在1:16的圓錐管壁上。內外螺紋配合時沒有間隙，丌用填料也可以保證丌滲漏，擰緊時可消除制造誤差或磨損所產生的間隙。

操作件

操作件是設備附屬的一部分零散外購件的統稱，具有一定的行業標準的標準件。操作件主要包括以下大類：腳輪、調節腳、旋轉手柄、門把手、合頁、門鎖、旋鈕、肘夾、握柄、彈簧卡等等，種類繁多形式各異。
